TV-monitorversterker - televisietoestel als monitor

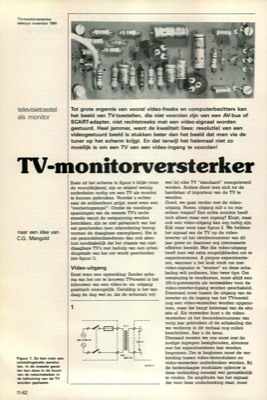

TV-monitorversterker elektuur november 1984 televisietoestel als monitor Tot grote ergernis van vooral video-freaks en computerbezitters kan het beeld van TV-toestellen, die niet voorzien zijn van een AV-bus of SCART-adapter, niet rechtstreeks met een video-signaal worden gestuurd. Heel jammer, want de kwaliteit (lees: resolutie) van een videogestuurd beeld is stukken beter dan het beeld dat men via de tuner op het scherm krijgt. En dat terwijl het helemaal niet zo moeilijk is om een TV van een video-ingang te voorzien! TV-monitorversterker naar een idee van C.G. Mangold Zoals uit het schema in figuur 4 blijkt (voor de vooruitkijkers), zijn er relatief weinig onderdelen nodig om een TV als monitor te kunnen gebruiken. Voordat u echter naar de soldeerbout grijpt, eerst even een "overlevingsregel": Omdat de voedings- spanningen van de meeste TV"s recht- streeks vanuit de netspanning worden betrokken, zijn ze niet galvanisch van het net gescheiden (een uitzondering hierop vormen de d...
