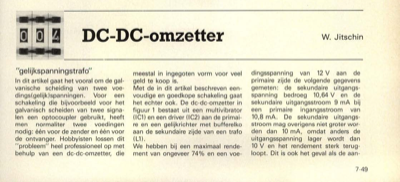

"geli kspanningstrafo" In dit artikel gaat het vooral om de gal- vanische scheiding van twee voe- dings(gelijklspanningen. Voor een schakeling die bijvoorbeeld voor het galvanisch scheiden van twee signa- len een optocoupler gebruikt, heeft men normaliter twee voedingen nodig: eÌeÌn voor de zender en eÌeÌn voor de ontvanger. Hobbyisten lossen dit "probleem" heel professioneel op met behulp van een dc-dc-omzetter, die meestal in ingegoten vorm voor veel geld te koop is. Met de in dit artikel beschreven een- voudige en goedkope schakeling gaat het echter ook. De dc-dc-omzetter in figuur 1 bestaat uit een multivibrator (IC1) en een driver (IC2) aan de primai- re en een gelijkrichter met bufferelko aan de sekundaire zijde van een trafo (L1). We hebben bij een maximaal rende- ment van ongeveer 74% en een voe- dingsspanning van 12 V aan de primaire zijde de volgende gegevens gemeten: de sekundaire uitgangs- spanning bedroeg 10,64 V en de sekundaire uitgangsstroom 9 mA bij een primai...
