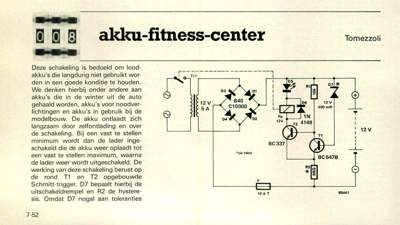

akku-fitness-center

Deze schakeling is bedoeld om lood- akku"s die langdurig niet gebruikt wor- den in een goede konditie te houden. We denken hierbij onder andere aan akku"s die in de winter uit de auto gehaald worden, akku"s voor noodver- lichtingen en akku"s in gebruik bij de modelbouw. De akku ontlaadt zich langzaam door zelfontlading en over de schakeling. Bij een vast te stellen minimum wordt dan de lader inge- schakeld die de akku weer oplaadt tot een vast te stellen maximum, waarna de lader weer wordt uitgeschakeld. De werking van deze schakeling berust op de rond T1 en T2 opgebouwde Schmitt-trigger. D7 bepaalt hierbij de uitschakeldrempel en R2 de hystere- sis. Omdat D7 nogal aan toleranties 10 AT 85441 7-52 akku-fitness-center Tomezzoli elektuur juli/augustus 1985 onderhevig is, dient men zelf proefon- dervindelijk de drempel te kalibreren door aan de akkuklemmen een span- ning aan te brengen (met uitgescha- kelde trafo en zonder akku!). Bij 13,6 volt dient het relais dan uitge- schakeld ...
