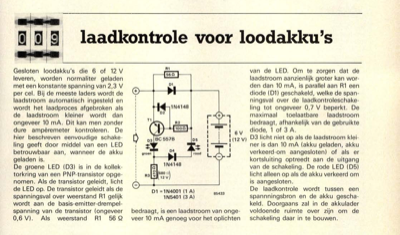

laadkontrole voor loodakku's

Gesloten loodakku"s die 6 of 12 V leveren, worden normaliter geladen met een konstante spanning van 2,3 V per cel. Bij de meeste laders wordt de laadstroom automatisch ingesteld en wordt het laadproces afgebroken als de laadstroom kleiner wordt dan ongeveer 10 mA. Dit kan men zonder dure ampèremeter kontroleren. De hier beschreven eenvoudige schake- ling geeft door middel van een LED betrouwbaar aan, wanneer de akku geladen is. De groene LED (D3) is in de kollek- torkring van een PNP-transistor opge- nomen. Als de transistor geleidt, licht de LED op. De transistor geleidt als de spanningsval over weerstand R1 gelijk wordt aan de basis-emitter-drempel- spanning van de transistor (ongeveer 0,6 V). Als weerstand R1 56 Q R1 van de LED. Om te zorgen dat de laadstroom aanzienlijk groter kan wor- den dan 10 mA, is parallel aan R1 een diode (D1) geschakeld, welke de span- ningsval over de laadkontroleschake- ling tot ongeveer 0,7 V beperkt. De maximaal toelaatbare laadstroom bedraagt, a...
