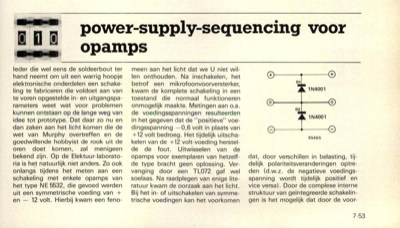

power-supply-sequencing voor opamps

Ieder die wel eens de soldeerbout ter hand neemt om uit een warrig hoopje elektronische onderdelen een schake- ling te fabriceren die voldoet aan van te voren opgestelde in- en uitgangspa- rameters weet wat voor problemen kunnen ontstaan op de lange weg van idee tot prototype. Dat daar zo nu en dan zaken aan het licht komen die de wet van Murphy overtreffen en de goedwillende hobbyist de rook uit de oren doet komen, zal menigeen bekend zijn. Op de Elektuur-laborato- ria is het natuurlijk niet anders. Zo ook onlangs tijdens het meten aan een schakeling met enkele opamps van het type NE 5532, die gevoed werden uit een symmetrische voeding van + en — 12 volt. Hierbij kwam een feno- meen aan het licht dat we U niet wil- len onthouden. Na inschakelen, het betrof een mikrofoonvoorversterker, kwam de komplete schakeling in een toestand die normaal funktioneren onmogelijk maakte. Metingen aan o.a. de voedingsspanningen resulteerden in het gegeven dat de "positieve" voe- dingsspanning â€...
