eenvoudige nuldoorgangsdetektor

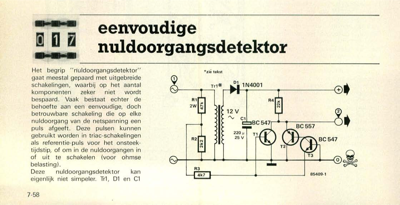

Het begrip "nuldoorgangsdetektor" gaat meestal gepaard met uitgebreide schakelingen, waarbij op het aantal komponenten zeker niet wordt bespaard. Vaak bestaat echter de behoefte aan een eenvoudige, doch betrouwbare schakeling die op elke nuldoorgang van de netspanning een puls afgeeft. Deze pulsen kunnen gebruikt worden in triac-schakelingen als referentie-puls voor het onsteek- tijdstip, of om in de nuldoorgangen in of uit te schakelen (voor ohmse belasting). Deze nuldoorgangsdetektor kan eigenlijk niet simpeler. Tri, D1 en Cl "zie tekst 7-58 eenvoudige nuldoorgangsdetektor 85409 -1 elektuur juli/augustus 1985 leveren een gelijkspanning van ca. 17 V op. Via spanningsdeler R1 /R2 wordt een deel van de netspanning gebruikt om de transistoren T1, T2 en T3 aan te sturen. Tijdens de positieve halve periode geleidt T1 en spert T3 (en dus ook T2). In het negatieve gedeelte is dit juist omgekeerd. In beide gevallen is de uitgang van de schakeling laag. Alleen in het gebied rond de nuld...
