audiotester - millivoltmeter en signaalgenerator

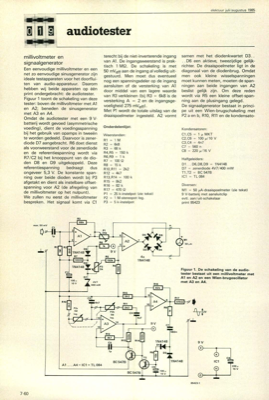

millivoltmeter en signaalgenerator Een eenvoudige millivoltmeter en een net zo eenvoudige sinusgenerator zijn ideale testapparaten voor het doorflui- ten van audio-apparatuur. Daarom hebben wij beide apparaten op één print ondergebracht: de audiotester. Figuur 1 toont de schakeling van deze tester: boven de millivoltmeter met Al en A2; beneden de sinusgenerator met A3 en A4. Omdat de audiotester met een 9 V- batterij wordt gevoed (asymmetrische voeding), dient de voedingsspanning bij het gebruik van opamps in tweeën te worden gedeeld. Daarvoor is zener- diode D7 aangebracht. R6 doet dienst als voorweerstand voor de zenerdiode en de referentiespanning wordt via R7/C2 bij het knooppunt van de dio- den D8 en D9 uitgekoppeld. Deze referentiespanning bedraagt dus ongeveer 5,3 V. De konstante span- ning over beide dioden wordt bij P3 afgetakt en dient als instelbare offset- spanning voor A2 (de afregeling van de millivoltmeter op het nulpunt). We zullen nu eerst de millivoltmeter ...
