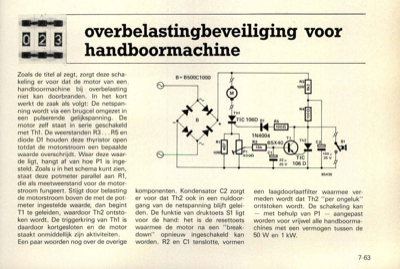

overbelastingbeveiliging voor handboormachine

overbelastingbeveiliging voor wim~» handboormachine Zoals de titel al zegt, zorgt deze scha- keling er voor dat de motor van een, handboormachine bij overbelasting niet kan doorbranden. In het kort werkt de zaak als volgt: De netspan- ning wordt via een brugcel omgezet in een pulserende gelijkspanning. De motor zelf staat in serie geschakeld met Th1. De weerstanden R3... R5 en diode Dl houden deze thyristor open totdat de motorstroom een bepaalde waarde overschrijdt. Waar deze waar- de ligt, hangt af van hoe P1 is inge- steld. Zoals u in het schema kunt zien, staat deze potmeter parallel aan R1, die als meetweerstand voor de motor- stroom fungeert. Stijgt door belasting de motorstroom boven de met de pot- meter ingestelde waarde, dan begint T1 te geleiden, waardoor Th2 ontsto- ken wordt. De triggerkring van Th1 is daardoor kortgesloten en de motor staakt onmiddellijk zijn aktiviteiten. Een paar woorden nog over de overige B= B500C1000 komponenten. Kondensator C2 zorgt er voor dat...
