disko-VU-meter

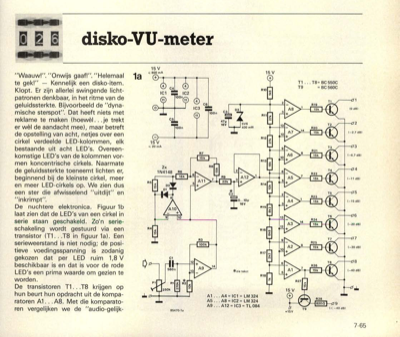

"Waauw!". "Onwijs gaaf!". "Helemaal te gek!" — Kennelijk een disko-item. Klopt. Er zijn allerlei swingende licht- patronen denkbaar, in het ritme van de geluidssterkte. Bijvoorbeeld de "dyna- mische sterspot". Dat heeft niets met reklame te maken (hoewèl... je trekt er wèl de aandacht mee), maar betreft de opstelling van acht, netjes over een cirkel verdeelde LED-kolommen, elk bestaande uit acht LED"s. Overeen- komstige LED"s van de kolommen vor- men koncentrische cirkels. Naarmate de geluidssterkte toeneemt lichten er, beginnend bij de kleinste cirkel, meer en meer LED-cirkels op. We zien dus een ster die afwisselend "uitdijt" en "inkrimpt". De nuchtere elektronica. Figuur lb laat zien dat de LED"s van een cirkel in serie staan geschakeld. Zo"n serie- schakeling wordt gestuurd via een transistor (T1...T8 in figuur la). Een serieweerstand is niet nodig; de posi- tieve voedingsspanning is zodanig gekozen dat per LED ruim 1,8 V beschikbaar is en dat is voor de rode LED"s een p...
