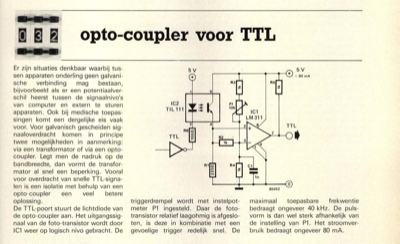

opto-coupler voor TTL

Er zijn situaties denkbaar waarbij tus- sen apparaten onderling geen galvani- sche verbinding mag bestaan, bijvoorbeeld als er een potentiaalver- schil heerst tussen de signaalnivo"s van computer en extern te sturen apparaten. Ook bij medische toepas- singen komt een dergelijke eis vaak voor. Voor galvanisch gescheiden sig- naaloverdracht komen in principe twee mogelijkheden in aanmerking: via een transformator of via een opto- coupler. Legt men de nadruk op de bandbreedte, dan vormt de transfor- mator al snel een beperking. Vooral voor overdracht van snelle TTL-signa- len is een isolatie met behulp van een opto-coupler een veel betere oplossing. De TTL-poort stuurt de lichtdiode van de opto-coupler aan. Het uitgangssig- naal van de foto-transistor wordt door IC1 weer op logisch nivo gebracht. De triggerdrempel wordt met instelpot- meter P1 ingesteld. Daar de foto- transistor relatief laagohmig is afgeslo- ten, is deze in kombinatie met een gevoelige trigger redelijk snel. De maxi...
