kristaltester

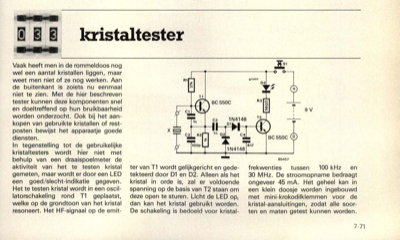

Vaak heeft men in de rommeldoos nog wel een aantal kristallen liggen, maar weet men niet of ze nog werken. Aan de buitenkant is zoiets nu eenmaal niet te zien. Met de hier beschreven tester kunnen deze komponenten snel en doeltreffend op hun bruikbaarheid worden onderzocht. Ook bij het aan- kopen van gebruikte kristallen of rest- posten bewijst het apparaatje goede diensten. In tegenstelling tot de gebruikelijke kristaltesters wordt hier niet met behulp van een draaispoelmeter de aktiviteit van het te testen kristal gemeten, maar wordt er door een LED een goed /slecht-indikatie gegeven. Het te testen kristal wordt in een oscil- latorschakeling rond T1 geplaatst, welke op de grondtoon van het kristal resoneert. Het HF-signaal op de emit- 9V kristaltester ter van T1 wordt gelijkgericht en gede- tekteerd door D1 en D2. Alleen als het kristal in orde is, zal er voldoende spanning op de basis van T2 staan om deze open te sturen. Licht de LED op, dan kan het kristal gebruikt worden. De ...
