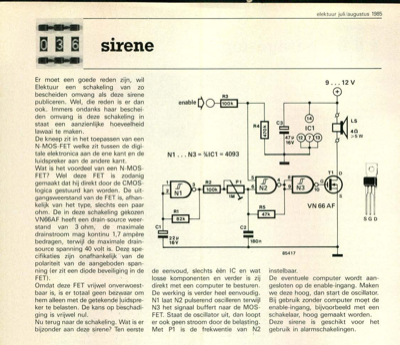

sirene

Er moet een goede reden zijn, wil Elektuur een schakeling van zo bescheiden omvang als deze sirene publiceren. Wel, die reden is er dan ook. Immers ondanks haar beschei- den omvang is deze schakeling in staat een aanzienlijke hoeveelheid lawaai te maken. De kneep zit in het toepassen van een N-MOS-FET welke zit tussen de digi- tale elektronica aan de ene kant en de luidspreker aan de andere kant. Wat is het voordeel van een N-MOS- FET? Wel deze FET is zodanig gemaakt dat hij direkt door de CMOS- logica gestuurd kan worden. De uit- gangsweerstand van de FET is, afhan- kelijk van het type, slechts een paar ohm. De in deze schakeling gekozen VN66AF heeft een drain-source weer- stand van 3 ohm, de maximale drainstroom mag kontinu 1,7 ampère bedragen, terwijl de maximale drain- source spanning 40 volt is. Deze spe- cifikaties zijn onafhankelijk van de polariteit van de aangeboden span- ning (er zit een diode beveiliging in de FET). Omdat deze FET vrijwel onverwoest- baar is, is er to...
