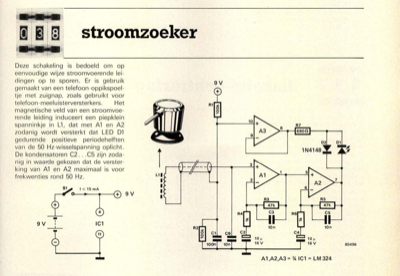

stroomzoeker

Deze schakeling is bedoeld om op eenvoudige wijze stroomvoerende lei- dingen op te sporen. Er is gebruik gemaakt van een telefoon-oppikspoel- tje met zuignap, zoals gebruikt voor telefoon-meeluisterversterkers. Het magnetische veld van een stroomvoe- rende leiding induceert een piepklein spanninkje in Ll, dat met Al en A2 zodanig wordt versterkt dat LED Dl gedurende positieve periodehelften van de 50 Hz-wisselspanning oplicht. De kondensatoren C2 ...C5 zijn zoda- nig in waarde gekozen dat de verster- king van Al en A2 maximaal is voor frekwenties rond 50 Hz. 9V 9V R1 stroomzoeker LI 1 R2 10 Al ,A2,A3 = 3/4 IC1 = LM 324 1N4148 D2 01 ~10 85496
