single-chip-VHF/UHF-modulator

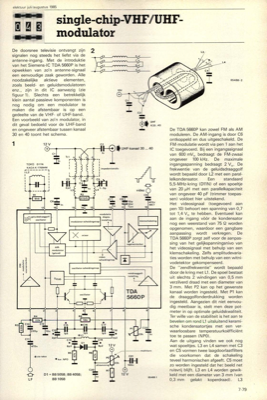

elektuur juli/augustus 1985 De doorsnee televisie ontvangt zijn signalen nog steeds het liefst via de antenne-ingang. Met de introduktie van het Siemens-IC TDA 5660P is het opwekken van zo"n antenne-signaal een eenvoudige zaak geworden. Alle noodzakelijke aktieve elementen, zoals beeld- en geluidsmodulatoren enz., zijn in dit IC aanwezig (zie figuur 1). Slechts een betrekkelijk klein aantal passieve komponenten is nog nodig om een modulator te maken die afstembaar is op een gedeelte van de VHF- of UHF-band. Een voorbeeld van zo"n modulator, in dit geval bedoeld voor de UHF-band en ongeveer afstembaar tussen kanaal 30 en 40 toont het schema. 2 1 12V C2 n ! intpedantietreto De TDA 5660P kan zowel FM als AM moduleren. De AM-ingang is door C6 ontkoppeld en dus uitgeschakeld. De FM-modulatie wordt via pen 1 aan het IC toegevoerd. Bij een ingangssignaal van 600 mVtt bedraagt de FM-zwaai ongeveer 100 kHz. De maximale ingangsspanning bedraagt 2 Vtt. De frekwentie van de geluidsdraaggolf w...
