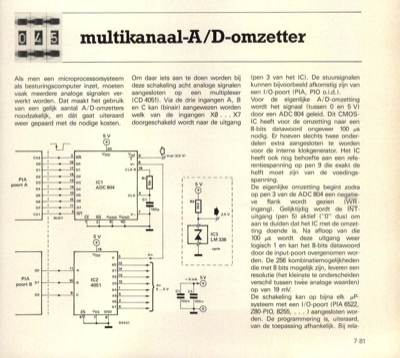

Als men een microprocessorsysteem als besturingscomputer inzet, moeten vaak meerdere analoge signalen ver- werkt worden. Dat maakt het gebruik van een gelijk aantal A/D-omzetters noodzakelijk, en claÌt gaat uiteraard weer gepaard met de nodige kosten. 5V 120 VDD Om daar iets aan te doen worden bij deze schakeling acht analoge signalen aangesloten op een multiplexer (CD 4051). Via de drie ingangen A, B en C kan (binair) aangewezen worden welk van de ingangen X0 . . . X7 doorgeschakeld wordt naar de uitgang (pen 3 van het IC). De stuursignalen kunnen bijvoorbeeld afkomstig zijn van een 1/0-poort (PIA, PIO o.i.d.). Voor de eigenlijke A/D-omzetting wordt het signaal (tussen 0 en 5 V) door een ADC 804 geleid. Dit CMOS- IC heeft voor de omzetting naar een 8-bits datawoord ongeveer 100 ms nodig. Er hoeven slechts twee onder- delen extra aangesloten te worden voor de interne klokgenerator. Het IC heeft ook nog behoefte aan een refe- rentiespanning op pen 9 die exakt de helft moet zijn va...
