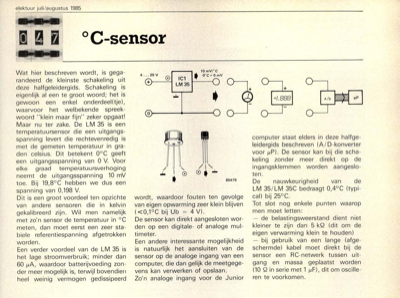

°C-sensor

elektuur juli/augustus 1985 E Wat hier beschreven wordt, is gega- randeerd de kleinste schakeling uit deze halfgeleidergids. Schakeling is eigenlijk al een te groot woord; het is gewoon een enkel onderdeelltjel, waarvoor het welbekende spreek- woord "klein maar fijn" zeker opgaat! Maar nu ter zake. De LM 35 is een temperatuursensor die een uitgangs- spanning levert die rechtevenredig is met de gemeten temperatuur in gra- den celsius. Dit betekent 0°C geeft een uitgangsspanning van 0 V. Voor elke graad temperatuursverhoging neemt de uitgangsspanning 10 mV toe. Bij 19,8°C hebben we dus een spanning van 0,198 V. Dit is een groot voordeel ten opzichte van andere sensoren die in kelvin gekalibreerd zijn. Wil men namelijk met zo"n sensor de temperatuur in °C meten, dan moet eerst een zeer sta- biele referentiespanning afgetrokken worden. Een verder voordeel van de LM 35 is het lage stroomverbruik; minder dan 60 IA, waardoor batterijvoeding zon- der meer mogelijk is, terwijl bovendien...
