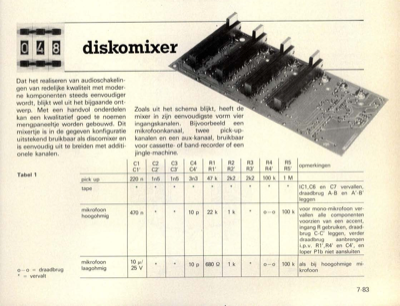

diskomixer

N0 a».~» Dat het realiseren van audioschakelin- gen van redelijke kwaliteit met moder- ne komponenten steeds eenvoudiger wordt, blijkt wel uit het bijgaande ont- werp. Met een handvol onderdelen kan een kwalitatief goed te noemen mengpaneeltje worden gebouwd. Dit mixertje is in de gegeven konfiguratie uitstekend bruikbaar als discomixer en is eenvoudig uit te breiden met additi- Zoals uit het schema blijkt, heeft de mixer in zijn eenvoudigste vorm vier ingangskanalen. Bijvoorbeeld een mikrofoonkanaal, twee pick-up- kanalen en een aux-kanaal, bruikbaar voor cassette- of band-recorder of een jingle-machine. Cl C2 C3 C4 R1 R2 R3 R4 R5 onele kanalen. Tabel 1 C1" 220 n 470 n C2" C3" 1n5 1n5 C4" 3n3 10 p R1" 47 k 22 k R2" 2k2 1 k R3" R4" 2k2 100 k o—o R5" 1 M 100 k opmerkingen IC1,C6 en C7 vervallen, draadbrug A-B en A"-B" leggen voor mono-mikrofoon ver- vallen alle componenten voorzien van een accent, ingang R gebruiken, draad- brug C-C" leggen, verder draadbrug aanbrengen i.p.v. R...
