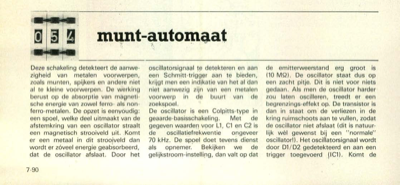

munt-automaat

Deze schakeling detekteert de aanwe- zigheid van metalen voorwerpen, zoals munten, spijkers en andere niet al te kleine voorwerpen. De werking berust op de absorptie van magneti- sche energie van zowel ferro- als non- ferro-metalen. De opzet is eenvoudig: een spoel, welke deel uitmaakt van de afstemkring van een oscillator straalt een magnetisch strooiveld uit. Komt er een metaal in dit strooiveld dan wordt er zóveel energie geabsorbeerd, dat de oscillator afslaat. Door het oscillatorsignaal te detekteren en aan een Schmitt-trigger aan te bieden, krijgt men een indjkatie van het al dan niet aanwezig zijn van een metalen voorwerp in de buurt van de zoekspoel. De oscillator is een Colpitts-type in geaarde-basisschakeling. Met de gegeven waarden voor L1, Cl en C2 is de oscillatiefrekwentie ongeveer 70 kHz. De spoel doet tevens dienst als opnemer. Bekijken we de gelijkstroom-instelling, dan valt op dat de emitterweerstand erg groot is (10 MQ). De oscillator staat dus op een zacht pi...
