zingende zaagtand

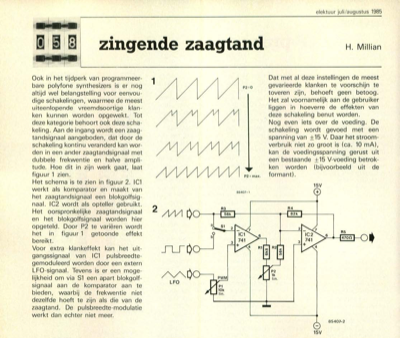

Ook in het tijdperk van programmeer- bare polyfone synthesizers is er nog altijd wel belangstelling voor eenvou- dige schakelingen, waarmee de meest uiteenlopende vreemdsoortige klan- ken kunnen worden opgewekt. Tot deze kategorie behoort ook deze scha- keling. Aan de ingang wordt een zaag- tandsignaal aangeboden, dat door de schakeling kontinu veranderd kan wor- den in een ander zaagtandsignaal met dubbele frekwentie en halve ampli- tude. Hoe dit in zijn werk gaat, laat figuur 1 zien. Het schema is te zien in figuur 2. IC1 werkt als komparator en maakt van het zaagtandsignaal een blokgolfsig- naal. IC2 wordt als opteller gebruikt. Het oorspronkelijke zaagtandsignaal en het blokgolfsignaal worden hier opgeteld. Door P2 te variëren wordt het in figuur 1 getoonde effekt bereikt. Voor extra klankeffekt kan het uit- gangssignaal van IC1 pulsbreedte- gemoduleerd worden door een extern LFO-signaal. Tevens is er een moge- lijkheid om via S1 een apart blokgolf- signaal aan de komparator...
