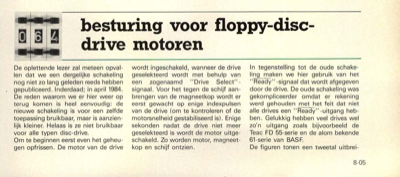

besturing voor floppy-disc-drice motoren

De oplettende lezer zal meteen opval- len dat we een dergelijke schakeling nog niet zo lang geleden reeds hebben gepubliceerd. Inderdaad; in april 1984. De reden waarom we er hier weer op terug komen is heel eenvoudig: de nieuwe schakeling is voor een zelfde toepassing bruikbaar, maar is aanzien- lijk kleiner. Helaas is ze niet bruikbaar voor alle typen disc-drive. Om te beginnen eerst even het geheu- gen opfrissen. De motor van de drive wordt ingeschakeld, wanneer de drive geselekteerd wordt met behulp van een zogenaamd "Drive Select" - signaal. Voor het tegen de schijf aan- brengen van de magneetkop wordt er eerst gewacht op enige indexpulsen van de drive (om te kontroleren of de motorsnelheid gestabiliseerd is). Enige sekonden nadat de drive niet meer geselekteerd is wordt de motor uitge- schakeld. Zo worden motor, magneet- kop en schijf ontzien. In tegenstelling tot de oude schake- ling maken we hier gebruik van het "Ready" -signaal dat wordt afgegeven door de drive. De oude s...
