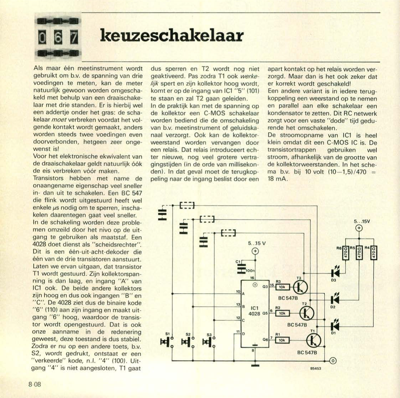

keuzeschakelaar

Als maar één meetinstrument wordt gebruikt om b.v. de spanning van drie voedingen te meten, kan de meter natuurlijk gewoon worden omgescha- keld met behulp van een draaischake- laar met drie standen. Er is hierbij wel een addertje onder het gras: de scha- kelaar moet verbreken voordat het vol- gende kontakt wordt gemaakt, anders worden steeds twee voedingen even doorverbonden, hetgeen zeer onge- wenst is! Voor het elektronische ekwivalent van de draaischakelaar geldt natuurlijk óók de eis verbreken vóór maken. Transistors hebben met name de onaangename eigenschap veel sneller in- dan uit te schakelen. Een BC 547 die flink wordt uitgestuurd heeft wel enkele ps nodig om te sperren, inscha- kelen daarentegen gaat veel sneller. In de schakeling worden deze proble- men omzeild door het nivo op de uit- gang te gebruiken als maatstaf. Een 4028 doet dienst als "scheidsrechter". Dit is een één-uit-acht-dekoder die één van de drie transistoren aanstuurt. Laten we ervan u...
