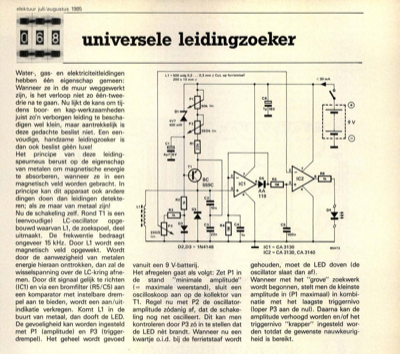

universele leidingzoeker

elektuur juli/augustus 1985 Water-, gas- en elektriciteitleidingen hebben één eigenschap gemeen: Wanneer ze in de muur weggewerkt zijn, is het verloop niet zo één-twee- drie na te gaan. Nu lijkt de kans om tij- dens boor- en kap-werkzaamheden juist zo"n verborgen leiding te bescha- digen wel klein, maar aantrekkelijk is deze gedachte beslist niet. Een een- voudige, handzame leidingzoeker is dan ook beslist géén luxe! Het principe van deze leiding- speurneus berust op de eigenschap van metalen om magnetische energie te absorberen, wanneer ze in een magnetisch veld worden gebracht. In principe kan dit apparaat ook andere dingen doen dan leidingen detekte- ren; als ze maar van metaal zijn! Nu de schakeling zelf. Rond T1 is een (eenvoudige) LC-oscillator opge- bouwd waarvan L1, de zoekspoel, deel uitmaakt. De frekwentie bedraagt ongeveer 15 kHz. Door L1 wordt een magnetisch veld opgewekt. Wordt door de aanwezigheid van metalen energie hieraan onttrokken, dan zal de wissels...
