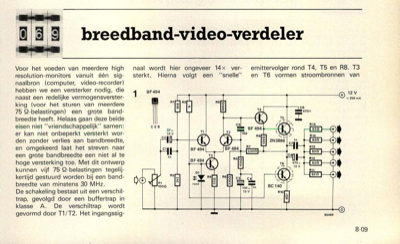

breedband-video-verdeler

Voor het voeden van meerdere high resolution-monitors vanuit één sig- naalbron (computer, video-recorder) hebben we een versterker nodig, die naast een redelijke vermogensverster- king (voor het sturen van meerdere 75 Q-belastingen) een grote band- breedte heeft. Helaas gaan deze beide eisen niet "vriendschappelijk" samen: er kan niet onbeperkt versterkt wor- den zonder verlies aan bandbreedte, en omgekeerd laat het streven naar een grote bandbreedte een niet al te hoge versterking toe. Met dit ontwerp kunnen vijf 75 Q-belastingen tegelij- kertijd gestuurd worden bij een band- breedte van minstens 30 MHz. De schakeling bestaat uit een verschil- trap, gevolgd door een buffertrap in klasse A. De verschiltrap wordt gevormd door T1/T2. Het ingangssig- naal wordt hier ongeveer 14x ver- sterkt. Hierna volgt een "snelle" emittervolger rond T4, T5 en R8. T3 en T6 vormen stroombronnen van breedband-video-verdeler BF494I BF 494 8-09 resp. 30 en 200 mA. Via het netwerk R7/ R6/R5/C3/C4 ...
