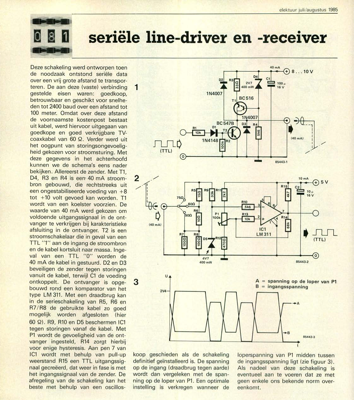

seriële line-driver en -receiver

Deze schakeling werd ontworpen toen de noodzaak ontstond seriële data over een vrij grote afstand te transpor- teren. De aan deze (vaste) verbinding gestelde eisen waren: goedkoop, betrouwbaar en geschikt voor snelhe- den tot 2400 baud over een afstand tot 100 meter. Omdat over deze afstand de voornaamste kostenpost bestaat uit kabel, werd hiervoor uitgegaan van goedkope en goed verkrijgbare TV- coaxkabel van 60 Q. Verder werd uit het oogpunt van storingsongevoelig- heid gekozen voor stroomsturing. Met deze gegevens in het achterhoofd kunnen we de schema"s eens nader bekijken. Allereerst de zender. Met T1, D4, R3 en R4 is een.40 mA stroom- bron gebouwd, die rechtstreeks uit een ongestabiliseerde voeding van +8 tot +10 volt gevoed kan worden. T1 wordt van een koelster voorzien. De waarde van 40 mA werd gekozen om voldoende uitgangssignaal in de ont- vanger te verkrijgen bij karakteristieke afsluiting in de ontvanger. T2 is een stroomschakelaar die in geval van een TTL "1" aan de ...
