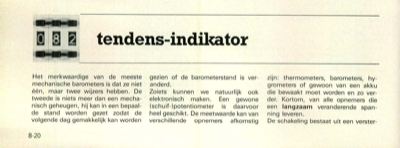

tendens-indikator

Het merkwaardige van de meeste mechanische barometers is dat ze niet één, maar twee wijzers hebben. De tweede is niets meer dan een mecha- nisch geheugen, hij kan in een bepaal- de stand worden gezet zodat de volgende dag gemakkelijk kan worden gezien of de barometerstand is ver- anderd. Zoiets kunnen we natuurlijk ook elektronisch maken. Een gewone (schuif-Ipotentiometer is daarvoor heel geschikt. De meetwaarde kan van verschillende opnemers afkomstig zijn: thermometers, barometers, hy- grometers of gewoon van een akku die bewaakt moet worden en zo ver- der. Kortom, van alle opnemers die een langzaam veranderende span- ning leveren. De schakeling bestaat uit een verster- 8-20 tendens-indikator elektuur juli/augustus 1985 ker met IC1 en een indikatiegedeelte met IC2. De indikatie gebeurt door een aantal LED"s (minstens 3, maxi- maal 9). De "middelste" LED (D5) is geel en geeft de beginstand aan. Met behulp van P1 kan men deze LED laten oplichten. Verandert dan de ingangs- sp...
