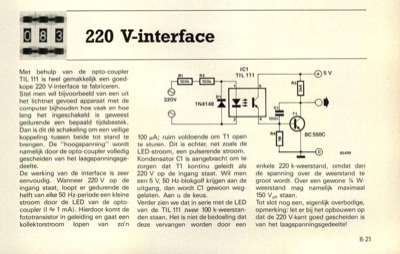

220 V-interface

Met behulp van de opto-coupler TIL 111 is heel gemakkelijk een goed- kope 220 V-interface te fabriceren. Stel men wil bijvoorbeeld van een uit het lichtnet gevoed apparaat met de computer bijhouden hoe vaak en hoe lang het ingeschakeld is geweest gedurende een bepaald tijdsbestek. Dan is dit dè schakeling om een veilige koppeling tussen beide tot stand te brengen. De "hoogspanning" wordt namelijk door de opto-coupler volledig gescheiden van het laagspanningsge- deelte. De werking van de interface is zeer eenvoudig. Wanneer 220 V op de ingang staat, loopt er gedurende de helft van elke 50 Hz-periode een kleine stroom door de LED van de opto- coupler (I R3 1 mA). Hierdoor komt de fototransistor in geleiding en gaat een kollektorstroom lopen van zo"n I Cl 220 V-interface R1 R2 220V 100 i..tA; ruim voldoende om T1 open te sturen. Dit is echter, net zoals de LED-stroom, een pulserende stroom. Kondensator Cl is aangebracht om te zorgen dat T1 kontinu geleidt als 220 V op de ingang sta...
