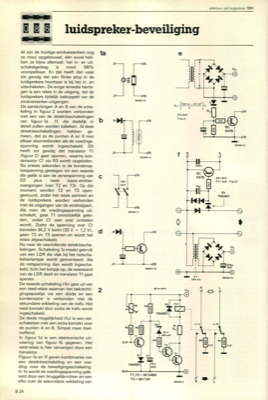

luidspreker-beveiliging

Al zijn de huidige eindversterkers nog zo mooi opgebouwd, één euvel heb- ben ze bijna allemaal: het in- en uit- schakelgedrag is nooit 100% voorspelbaar. En dat heeft dan vaak tot gevolg dat een flinke plop in de luidsprekers hoorbaar is bij het in- en uitschakelen. De enige remedie hierte- gen is een relais in de uitgang, dat de luidsprekers tijdelijk loskoppelt van de eindversterker-uitgangen. De aansluitingen A en B van de scha- keling in figuur 2 worden verbonden met een van de detektieschakelingen van figuur la .. .1f, die dadelijk in detail zullen worden bekeken. Al deze detektieschakelingen hebben ge- meen, dat ze de punten A en B met elkaar doorverbinden als de voedings- spanning wordt ingeschakeld. Dit heeft tot gevolg dat transistor T1 (figuur 2) gaat sperren, waarna kon- densator Cl via R3 wordt opgeladen. Na enkele sekonden is de kondensa- torspanning gestegen tot een waarde die gelijk is aan de zenerspanning van D2 plus twee basis-emitter- overgangen (van T2 en T3...
