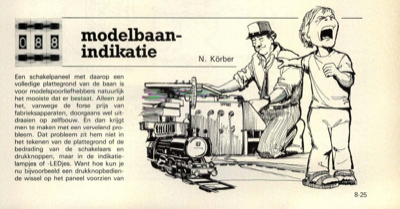

S modelbaan- indikatie N. Kdrber Een schakelpaneel met daarop een volledige plattegrond van de baan is voor modelspoorliefhebbers natuurlijk het mooiste dat er bestaat. Alleen zal het, vanwege de forse prijs van fabrieksapparaten, doorgaans wel uit- draaien op zelfbouw. En dan krijgt men te maken met een vervelend pro- bleem. Dat probleem zit hem niet in het tekenen van de plattegrond of de bedrading van de schakelaars en drukknoppen, maar in de indikatie- lampjes of -LEDjes. Want hoe kun je nu bijvoorbeeld een drukknopbedien- de wissel op het paneel voorzien van 8-25 een indikatie? De beide spoelen die de wissel bedienen, worden als regel maar heel even bekrachtigd — daarna is de betreffende leiding weer stroom- loos, zodat die dus geen LED-indikatie kan sturen. Deze schakeling lost dat probleem op. Eigenlijk zijn het twee schakelingen. Twee identieke wel te verstaan. De punten A en B vormen de ingang van de ene indikator en C en D de ingang van de andere. Deze punten worden ...
