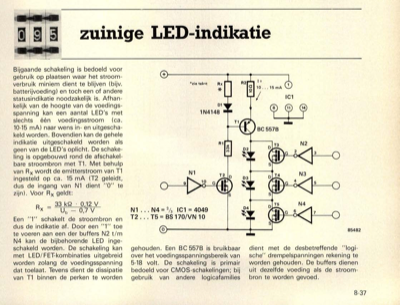

zuinige LED-indikatie

Bijgaande schakeling is bedoeld voor gebruik op plaatsen waar het stroom- verbruik miniem dient te blijven (bijv. batterijvoeding) en toch een of andere statusindikatie noodzakelijk is. Afhan- kelijk van de hoogte van de voedings- spanning kan een aantal LED"s met slechts één voedingsstroom (ca. 10-15 mA) naar wens in- en uitgescha- keld worden. Bovendien kan de gehele indikatie uitgeschakeld worden als geen van de LED"s oplicht. De schake- ling is opgebouwd rond de afschakel- bare stroombron met Ti. Met behulp van Rx wordt de emitterstroom van T1 ingesteld op ca. 15 mA (T2 geleidt, dus de ingang van N1 dient "0" te zijn). Voor Rx geldt: 33 kg? • 0,12 V Rx Ub — 0,5 V Een "1" schakelt de stroombron en dus de indikatie af. Door een "1" toe te voeren aan een der buffers N2 t/m N4 kan de bijbehorende LED inge- schakeld worden. De schakeling kan met LED/ FET-kombinaties uitgebreid worden zolang de voedingsspanning dat toelaat. Tevens dient de dissipatie van T1 binnen de perken ...
