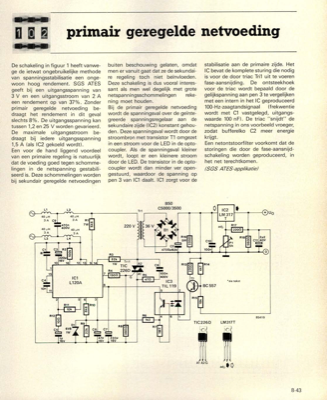

primair geregelde netvoeding

De schakeling in figuur 1 heeft vanwe- ge de ietwat ongebruikelijke methode van spanningsstabilisatie een onge- woon hoog rendement. SGS ATES geeft bij een uitgangsspanning van 3 V en een uitgangsstroom van 2 A een rendement op van 37%. Zonder primair geregelde netvoeding be- draagt het rendement in dit geval slechts 8%. De uitgangsspanning kan tussen 1,2 en 25 V worden gevarieerd. De maximale uitgangsstroom be- draagt bij iedere uitgangsspanning 1,5 A (als IC2 gekoeld wordt). Een voor de hand liggend voordeel van een primaire regeling is natuurlijk dat de voeding goed tegen schomme- lingen in de netspanning gestabili- seerd is. Deze schommelingen worden bij sekundair geregelde netvoedingen Ll L2 40 7H.t--.--""-v40,1-1 3A C9 3 A R1 ~470n 7W 4051-1 400V40#H -"" k 3A 3A (9—r-g --4-11"....4...‘— buiten beschouwing gelaten, omdat men er vanuit gaat dat ze de sekundai- re regeling toch niet beïnvloeden. Deze schakeling is dus vooral interes- sant als men wel degelijk met grote ...
