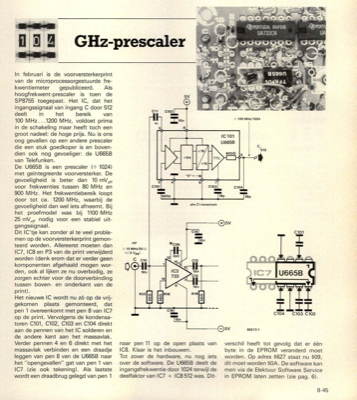

GHz-prescaler

In februari is de voorversterkerprint van de microprocessorgestuurde fre- kwentiemeter gepubliceerd. Als hoogfrekwent-prescaler is toen de SP8755 toegepast. Het IC, dat het ingangssignaal van ingang C door 512 deelt in het bereik van 100 MHz...1200 MHz, voldoet prima in de schakeling maar heeft toch een groot nadeel: de hoge prijs. Nu is ons oog gevallen op een andere prescaler die een stuk goedkoper is en boven- dien ook nog gevoeliger: de U665B van Telefunken. De U665B is een prescaler (<- 1024) met geïntegreerde voorversterker. De gevoeligheid is beter dan 10 mVeff voor frekwenties tussen 80 MHz en 900 MHz. Het frekwentiebereik loopt door tot ca. 1200 MHz, waarbij de gevoeligheid dan wel iets afneemt. Bij het proefmodel was bij 1100 MHz 25 mVeff nodig voor een stabiel uit- gangssignaal. C11 C10/I. =10 n > 100 MHz/1024 IC 101 U665B 6000 Het nieuwe IC wordt nu z6 op de vrij- gekomen plaats gemonteerd, dat pen 1 overeenkomt met pen 8 van IC7 op de print. Vervolgens de kondensa- ...
