voordeurbel

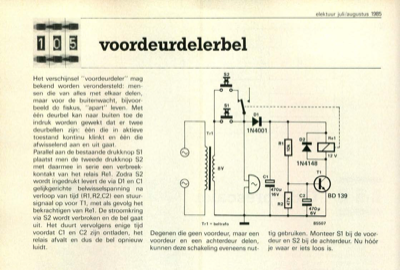

Het verschijnsel "voordeurdeler" mag bekend worden verondersteld: men- sen die van alles met elkaar delen, maar voor de buitenwacht, bijvoor- beeld de fiskus, "apart" leven. Met één deurbel kan naar buiten toe de indruk worden gewekt dat er twee deurbellen zijn: één die in aktieve toestand kontinu klinkt en één die afwisselend aan en uit gaat. Parallel aan de bestaande drukknop S1 plaatst men de tweede drukknop S2 met daarmee in serie een verbreek- kontakt van het relais Rel. Zodra S2 wordt ingedrukt levert de via D1 en Cl gelijkgerichte belwisselspanning na verloop van tijd (R1, R2,C2) een stuur- signaal op voor T1, met als gevolg het bekrachtigen van Rel. De stroomkring via S2 wordt verbroken en de bel gaat uit. Het duurt vervolgens enige tijd voordat Cl en C2 zijn ontladen, het relais afvalt en dus de bel opnieuw luidt. Degenen die geen voordeur, maar een voordeur en een achterdeur delen, kunnen deze schakeling eveneens nut- tig gebruiken. Monteer S1 bij de voor- de...
