telektor-tips - het gladstrijken van de laatste plooitjes…

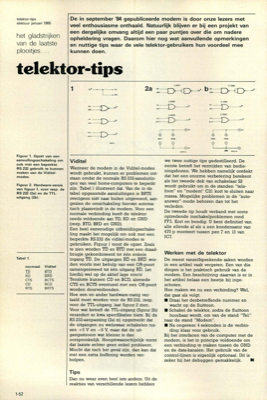

telektor-tips elektuur januari 1985 het gladstrijken van de laatste plooitjes... De in september "84 gepubliceerde modem is door onze lezers met veel enthousiasme onthaald. Natuurlijk blijven er bij een projekt van een dergelijke omvang altijd een paar puntjes over die om nadere opheldering vragen. Daarom hier nog wat aanvullende opmerkingen en nuttige tips waar de vele telektor-gebruikers hun voordeel mee kunnen doen. telektor-tips Figuur 1. Opzet van een aanvullingsschakeling om ook met een beperkte RS 232 gebruik te kunnen maken van de Viditel- modes. Figuur 2. Hardware-versie van figuur 1, voor resp. de RS 232 (2a) en de TTL- uitgang (2b). Wanneer de modem in de Viditel-modes wordt gebruikt, kunnen er problemen ont- staan omdat de normale RS 232-aansluitin- gen van veel home-computers te beperkt zijn. Tabel 1 illustreert dat. Van de in de tabel opgesomde aansluitingen is BRTS overigens niét naar buiten uitgevoerd, aan- gezien de omschakeling hiervan automa- tisch plaatsvindt...
