nul-modem-konnektor - oplossing voor (bijna) alle RS-232-interface-problemen

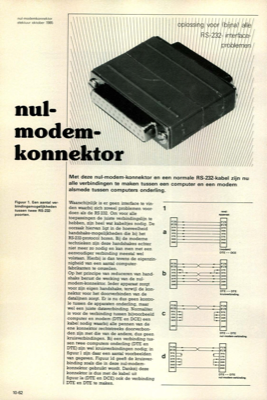

nul-modemkonnektor elektuur oktober 1985 nul- mod konn Figuur 1. Een aantal ver- bindingsmogelijkheden tussen twee RS-232- poorten. Waarschijnlijk is er geen interface te vin- den waarbij zich zoveel problemen voor- doen als de RS 232. Om voor alle toepassingen de juiste verbindingslijn te hebben, zijn heel wat kabeltjes nodig. De oorzaak hiervan ligt in de hoeveelheid handshake-mogelijkheden die bij het RS-232-protocol horen. Bij de moderne technieken zijn deze handshakes echter niet meer zo nodig en kan men met een eenvoudiger verbinding meestal wel volstaan. Hierbij is dan tevens de eigenzin- nigheid van een aantal computer- fabrikanten te omzeilen. Op het principe van reduceren van hand- shake berust de werking van de nul- modem-konnektor. Ieder apparaat zorgt voor zijn eigen handshake, terwijl de kon- nektor voor het doorverbinden van de datalijnen zorgt. Er is nu dus geen kontro- le tussen de apparaten onderling, maar wel een juiste dataverbinding. Normaliter is voor de verb...
