sweepgenerator - voor funktiegeneratoren

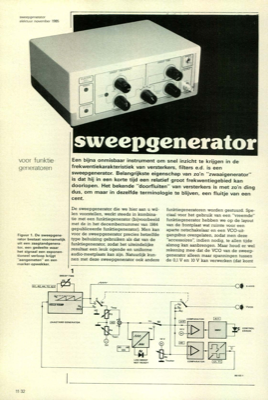

sweepgenerator elektuur november 1985 voor funktie generatoren Een bijna onmisbaar instrument om snel inzicht te krijgen in de frekwentiekarakteristiek van versterkers, filters e.d. is een sweepgenerator. Belangrijkste eigenschap van zo"n "zwaaigenerator" is dat hij in een korte tijd een relatief groot frekwentiegebied kan doorlopen. Het bekende "doorfluiten" van versterkers is met zo"n ding dus, om maar in dezelfde terminologie te blijven, een fluitje van een cent. Figuur 1. De sweepgene- rator bestaat voornamelijk uit een zaagtandgenera- tor, een gedeelte waar het signaal een exponen- tioneel verloop krijgt "aangemeten" en een mai ker-opwek ker. De sweepgenerator die we hier aan u wil- len voorstellen, werkt steeds in kombina- tie met een funktiegenerator (bijvoorbeeld met de in het decembernummer van 1984 gepubliceerde funktiegenerator). Men kan voor de sweepgenerator precies hetzelfde type behuizing gebruiken als dat van de funktiegenerator, zodat het uiteindelijke resultaat e...
