illuminator (2) - professionele toneelverlichting voor amateurs

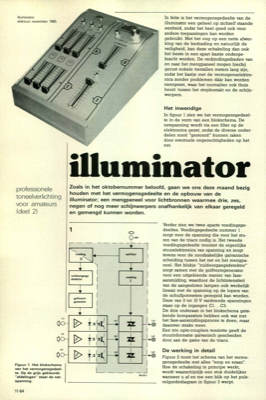

illuminator elektuur november 1985 In feite is het vermogensgedeelte van de illuminator een geheel op zichzelf staande eenheid, zodat het heel goed ook voor andere toepassingen kan worden gebruikt. Met het oog op een nette afwer- king van de bedrading en natuurlijk de veiligheid, kan deze schakeling dan ook het beste in een apart kastje onderge- bracht worden. De verbindingsdraden van en naar het mengpaneel mogen hierbij gerust enkele tientallen meters lang zijn, zodat het kastje met de vermogenselektro- nica zonder problemen daÃÅaÃÅr kan worden neergezet, waar het normaliter ook thuis hoort: tussen het stopkontakt en de schijn- werpers. Het inwendige In figuur 1 zien we het vermogensgedeel- te in de vorm van een blokschema. De netspanning wordt via een filter op de elektronica gezet, zodat de diverse onder- delen nooit "gestoord" kunnen raken door eventuele ongerechtigheden op het net. illuminator Zoals in het oktobernummer beloofd, gaan we ons deze maand bezig houden met het ver...
