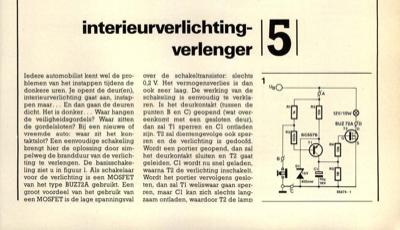

Iedere automobilist kent wel de pro- blemen van het instappen tijdens de donkere uren. Je opent de deur(en), interieurverlichting gaat aan, instap- pen maar. . . En dan gaan de deuren dicht. Het is donker. . . Waar hangen de veiligheidsgordels? Waar zitten de gordelsloten? Bij een nieuwe of vreemde auto: waar zit het kon- taktslot? Een eenvoudige schakeling brengt hier de oplossing door sim- pelweg de brandduur van de verlich- ting te verlengen. De basisschake- ling ziet u in figuur 1. Als schakelaar voor de verlichting is een MOSFET van het type BUZ72A gebruikt. Een groot voordeel van het gebruik van een MOSFET is de lage spanningsval over de schakeltransistor: slechts 0,2 V. Het vermogensverlies is dan ook zeer laag. De werking van de schakeling is eenvoudig te verkla- ren. Is het deurkontakt (tussen de punten B en C) geopend (wat over- eenkomt met een gesloten deur), dan zal Ti sperren en Cl ontladen zijn. T2 zal dientengevolge ook sper- ren en de verlichting is gedoofd. Wordt ...
