super-dimmer

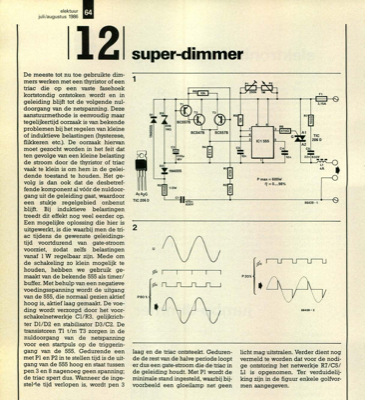

elektuur juli/augustus 1986 I121super-dim m er De meeste tot nu toe gebruikte dim- mers werken met een thyristor of een triac die op een vaste fasehoek kortstondig ontstoken wordt en in geleiding blijft tot de volgende nul- doorgang van de netspanning. Deze aanstuurmethode is eenvoudig maar tegelijkertijd oorzaak is van bekende problemen bij het regelen van kleine of induktieve belastingen (hysterese, flikkeren etc.). De oorzaak hiervan moet gezocht worden in het feit dat ten gevolge van een kleine belasting de stroom door de thyristor of triac vaak te klein is om hem in de gelei- dende toestand te houden. Het ge- volg is dan ook dat de desbetref- fende komponent al vóór de nuldoor- gang uit de geleiding gaat, waardoor een stukje regelgebied onbenut blijft. Bij induktieve belastingen treedt dit effekt nog veel eerder op. Een mogelijke oplossing die hier is uitgewerkt, is die waarbij men de tri- ac tijdens de gewenste geleidings- tijd voortdurend van gate-stroom voorziet, zodat...
