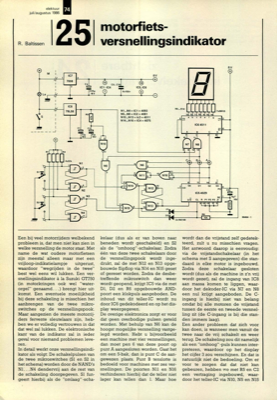

motorfiets-versnellingsindikator

elektuur juli/augustus 1986 25 R. Baltissen M j1:( motorfiets- versnellingsindikator V O 8V 0 O s 51 /11,11 5 131 121 111 101 91 151 141 b c d e f O _t 4x22k Een bij veel motorrijders welbekend probleem is, dat men niet kan zien in welke versnelling de motor staat. Met name de wat oudere motorfietsen zijn meestal alleen maar met een vrijloop-indikatielampje uitgerust, waardoor "wegrijden in de twee" best wel eens wil lukken. Een ver- snellingsindikator à la Suzuki GT750 (in motorkringen ook wel "water- orgel" genaamd . . . ) brengt hier uit- komst. Een eventuele moeilijkheid bij deze schakeling is misschien het aanbrengen van de twee mikro- switches op de versnellingspook. Maar aangezien de meeste motorrij- ders fervente sleutelaars zijn, heb- ben we er volledig vertrouwen in dat dat wel zal lukken. De elektronische kant van de indikator zal in ieder geval voor niemand problemen leve- ren. In detail werkt onze versnellingsindi- kator als volgt: De schakelpulsen van de twee mikro...
