hartslagmonitor

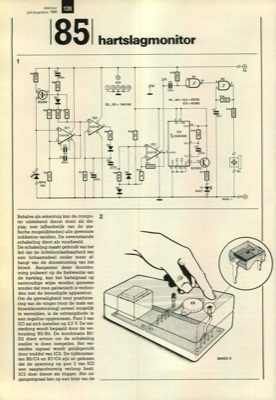

elektuur juli/augustus 1986 128 1851hartslagmonitor 0-0 Cl 5V 0 20n 14 R4 1C4 N2 6 R14 R15 D2 R6 R5 0000 0 D2...D5 = 1N4148 R12 270n N1...N4 = 1C4 =4093B 105 = 4538B • 3 R1 —TRI 6 VCC C7 MIM 8n2 Behalve als rekentuig kan de compu- ter uitstekend dienst doen als dis- play, met (afhankelijk van de gra- fische mogelijkheden) alle gewenste indikators vandien. De nevenstaande schakeling dient als voorbeeld. De schakeling maakt gebruik van het feit dat de lichtdoorlaatbaarheid van een lichaamsdeel onder meer af- hangt van de doorstroming van het bloed. Aangezien deze doorstro- ming pulseert op de frekwentie van de hartslag, kan het hartsignaal op eenvoudige wijze worden gemeten zonder dat men galvanisch is verbon- den met de benodigde apparatuur. Om de gevoeligheid voor positione- ring van de vinger (voor de mate van bloeddoorstroming) zoveel mogelijk te vermijden, is de ontvangdiode in een regellus opgenomen. Punt 3 van IC1 zal zich instellen op 2,5 V. De ver- sterking wordt bepaal...
