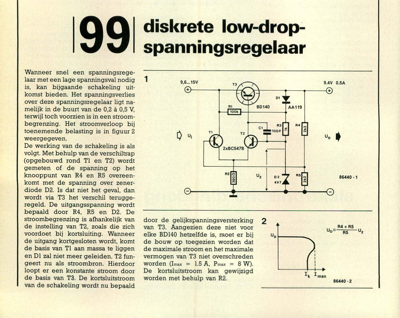

199diskrete low-drop- spanningsregelaar Wanneer snel een spanningsrege- laar met een lage spanningsval nodig is, kan bijgaande schakeling uit- komst bieden. Het spanningsverlies over deze spanningsregelaar ligt na- melijk in de buurt van de 0,2 à 0,5 V, terwijl toch voorzien is in een stroom- begrenzing. Het stroomverloop bij toenemende belasting is in figuur 2 weergegeven. De werking van de schakeling is als volgt. Met behulp van de verschiltrap (opgebouwd rond Tl en T2) wordt gemeten of de spanning op het knooppunt van R4 en R5 overeen- komt met de spanning over zener- diode D2. Is dat niet het geval, dan wordt via T3 het verschil terugge- regeld. De uitgangsspanning wordt bepaald door R4, R5 en D2. De stroombegrenzing is afhankelijk van de instelling van T2, zoals die zich voordoet bij kortsluiting. Wanneer de uitgang kortgesloten wordt, komt de basis van Tl aan massa te liggen en Dl zal niet meer geleiden. T2 fun- geert nu als stroombron. Hierdoor loopt er een konstante stro...
