negatieve-spanning-opwekker

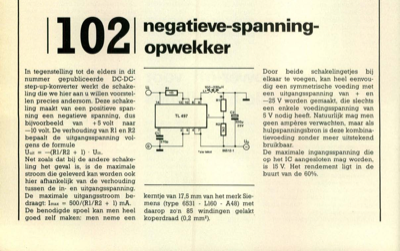

1021 In tegenstelling tot de elders in dit nummer gepubliceerde DC-DC- step-up-konverter werkt de schake- ling die we hier aan u willen voorstel- len precies andersom. Deze schake- ling maakt van een positieve span- ning een negatieve spanning, dus bijvoorbeeld van +5 volt naar —10 volt. De verhouding van R1 en R2 bepaalt de uitgangsspanning vol- gens de formule Uun = —(R1/R2 + 1) • U. Net zoals dat bij de andere schake- ling het geval is, is de maximale stroom die geleverd kan worden ook hier afhankelijk van de verhouding tussen de in- en uitgangsspanning. De maximale uitgangsstroom be- draagt: Imax = 500 /(R1/R2 + 1) mA. De benodigde spoel kan men heel goed zelf maken: men neme een opwekker negatieve-spanning- kerntje van 17,5 mm van het merk Sie- mens (type 6531 - L160 - A48) met daarop zo"n 85 windingen gelakt koperdraad (0,2 mm2). Door beide schakelingetjes bij elkaar te voegen, kan heel eenvou- dig een symmetrische voeding met een uitgangsspanning van + en —25 V word...
