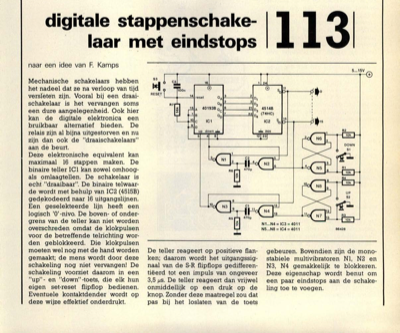

digitale stappenschake- laar met eindstops 113 5...15V naar een idee van F. Kamps Mechanische schakelaars hebben het nadeel dat ze na verloop van tijd verslëten zijn. Vooral bij een draai- schakelaar is het vervangen soms een dure aangelegenheid. Ook hier kan de digitale elektronica een bruikbaar alternatief bieden. De relais zijn al bijna uitgestorven en nu zijn dan ook de "draaischakelaars" aan de beurt. Deze elektronische equivalent kan maximaal 16 stappen maken. De binaire teller IC1 kan zowel omhoog- als omlaagtellen. De schakelaar is echt "draaibaar". De binaire telwaar- de wordt met behulp van IC2 (4515B) gedekodeerd naar 16 uitgangslijnen. Een geselekteerde lijn heeft een logisch "0" -nivo. De boven- of onder- grens van de teller kan niet worden overschreden omdat de klokpulsen voor de betreffende telrichting wor- den geblokkeerd. Die klokpulsen moeten wel nog met de hand worden gemaakt; de mens wordt door deze schakeling nog niet vervangen! De schakeling voorziet daarom...
