heavy-metal-generator - voor synthesizers

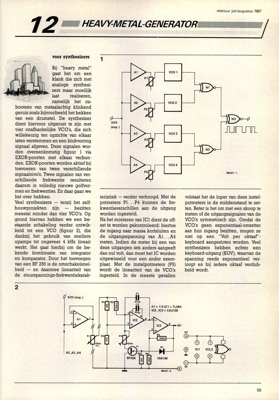

2 12 HEAVYMETAL-GENERATOR voor synthesizers 1 Bij "heavy metal" gaat het om een klank die zich met analoge synthesi- zers maar moeilijk laat realiseren, namelijk het na- bootsen van metaalachtig klinkend geruis zoals bijvoorbeeld het bekken van een drumstel. De synthesizer dient hiervoor uitgerust te zijn met vier onafhankelijke VCO"s, die zich willekeurig ten opzichte van elkaar laten verstemmen en een blokvormig signaal afgeven. Deze signalen wor- den overeenkomstig figuur 1 via EXOR-poorten met elkaar verbon- den. EXOR-poorten worden aktief bij toevoeren van twee verschillende signaalnivo"s. Twee signalen van ver- schillende frekwentie resulteren daarom in volledig nieuwe golfvor- men en frekwenties. En daar gaan we het over hebben. Veel synthesizers — tenzij het zelf- bouwprojekten zijn — bezitten meestal minder dan vier VCO"s. Op grond hiervan hebben we een be- staande schakeling verder ontwik- keld tot een VCO (figuur 2), die dankzij het gebruik van snellere opamps tot o...
