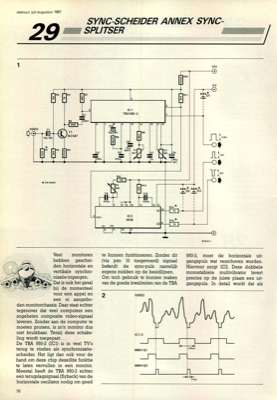

elektuur juli/augustus 1987 29 SYNC-SCHEIDER ANNEX SYNC- SPLITSER VIDEO ci 10p 16V * zie tekst Op 16V R8 C5 n R9 R13 Veel monitoren hebben geschei- den horizontale en vertikale synchro- nisatie-ingangen. Dat is ook het geval bij de momenteel voor een appel en een ei aangebo- den monitorchassis. Daar staat echter tegenover dat veel computers een zogeheten composite video-signaal leveren. Zonder aan de computer te moeten prutsen, is zo"n monitor dus niet bruikbaar. Tenzij deze schake- ling wordt toegepast... De TBA 950-2 (IC1) is in veel TV"s terug te vinden als synchronisatie- scheider. Het ligt dan ook voor de hand om deze chip dezelfde funktie te laten vervullen in een monitor. Meestal heeft de TBA 950-2 echter een terugslagsignaal (flyback) van de horizontale oscillator nodig om goed 87414-1 950-2, moet de horizontale uit- gangspuls wat verschoven worden. Hiervoor zorgt IC2. Deze dubbele monostabiele multivibrator levert precies op de juiste plaats een uit- gangspuls. In detail ...
