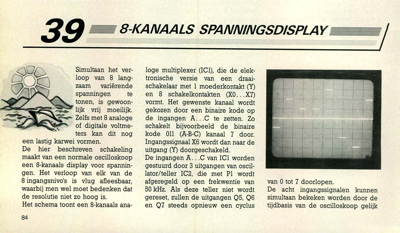

39 8-KANAALS SPANNINGSDISPLAY Simultaan het ver- loop van 8 lang- zaam variërende spanningen te tonen, is gewoon- lijk vrij moeilijk. Zelfs met 8 analoge of digitale voltme- ters kan dit nog een lastig karwei vormen. De hier beschreven schakeling maakt van een normale oscilloskoop een 8-kanaals display voor spannin- gen. Het verloop van elk van de 8 ingangsnivo"s is vlug afleesbaar, waarbij men wel moet bedenken dat de resolutie niet zo hoog is. Het schema toont een 8-kanaals ana- loge multiplexer (IC1), die de elek- tronische versie van een draai- schakelaar met 1 moederkontakt (Y) en 8 schakelkontakten (X0 . . X7) vormt. Het gewenste kanaal wordt gekozen door een binaire kode op de ingangen A ...0 te zetten. Zo schakelt bijvoorbeeld de binaire kode 011 (A-B-C) kanaal 7 door. Ingangssignaal X6 wordt dan naar de uitgang (Y) doorgeschakeld. De ingangen A ...0 van IC1 worden gestuurd door 3 uitgangen van oscil- lator/teller IC2, die met Pl wordt afgeregeld op een frekwentie van 50...
