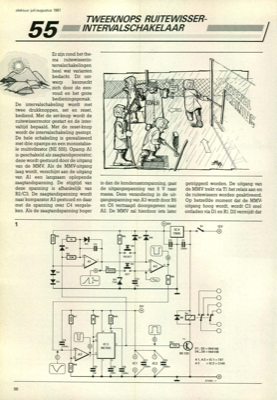

98 elektuur juli/augustus 1987 55 Er zijn rond het the- ma ruitewisserin- tervalschakelingen heel wat varianten bedacht. Dit ont- werp kenmerkt zich door de een- voud en het grote bedieningsgemak. De intervalschakeling wordt met twee drukknoppen, set en reset, bediend. Met de set-knop wordt de ruitewissermotor gestart en de inter- valtijd bepaald. Met de reset-knop wordt de intervalschakeling gestopt. De hele schakeling is gerealiseerd met drie opamps en een monostabie- le multivibrator (NE 555). Opamp Al is geschakeld als zaagtandgenerator; deze wordt gestuurd door de uitgang van de MMV. Als de MMV-uitgang laag wordt, verschijnt aan de uitgang van Al een langzaam oplopende zaagtandspanning. De stijgtijd van deze spanning is afhankelijk van R2/C3. De zaagtandspanning wordt naar komparator A3 gestuurd en daar met de spanning over C4 vergele- ken. Als de zaagtandspanning hoger is dan de kondensatorspanning, gaat de uitgangsspanning van 8 V naar massa. Deze verandering in de uit- gan...
