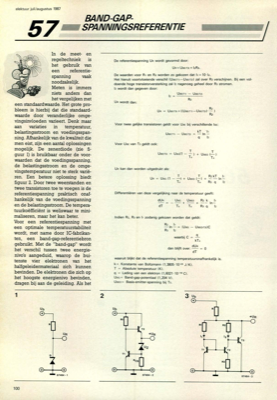

elektuur juli/augustus 1987 In de meet- en regeltechniek is het gebruik van een referentie- spanning vaak noodzakelijk. Meten is immers niets anders dan het vergelijken met een standaardwaarde. Het grote pro- bleem is hierbij dat die standaard- waarde door veranderlijke omge- vingsinvloeden varieert. Denk maar aan variaties in temperatuur, belastingsstroom en voedingsspan- ning. Afhankelijk van de kwaliteit die men eist, zijn een aantal oplossingen mogelijk. De zenerdiode (zie fi- guur 1) is bruikbaar onder de voor- waarden dat de voedingsspanning, de belastingsstroom en de omge- vingstemperatuur niet te sterk varië- ren. Een betere oplossing biedt figuur 2. Door twee weerstanden en twee transistoren toe te voegen is de referentiespanning praktisch onaf- hankelijk van de voedingsspanning en de belastingsstroom. De tempera- tuurkoëfficiënt is weliswaar te mini- maliseren, maar het kan beter. Voor een referentiespanning met een optimale temperatuurstabiliteit wordt, met name d...
