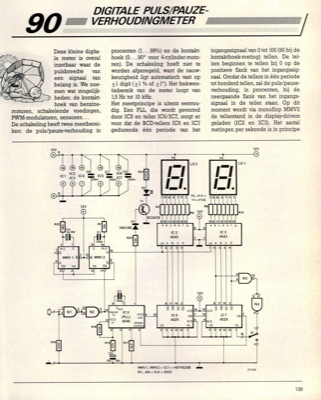

digitale puls/pauze-verhoudingmeter

90 Deze kleine digita- le meter is overal inzetbaar waar de pulsbreedte van een signaal van belang is. We noe- men wat mogelijk- heden: de kontakt- hoek van benzine- motoren, schakelende voedingen, PWM-modulatoren, sensoren . . . De schakeling heeft twee meetberei- ken: de puls/pauze-verhouding in procenten (1. . . 99%) en de kontakt- hoek (0 . . . 90° voor 4-cylinder-moto- ren). De schakeling hoeft niet te worden afgeregeld, want de nauw- keurigheid ligt automatisch vast op ±1 digit (+1 % of +1°). Het frekwen- tiebereik van de meter loopt van 1,5 Hz tot 10 kHz. Het meetprincipe is uiterst eenvou- dig. Een PLL, die wordt gevormd door IC5 en teller IC6 /IC7, zorgt er voor dat de BCD-tellers IC6 en IC7 gedurende één periode van het ingangssignaal van 0 tot 100 (90 bij de kontakthoek-meting) tellen. De tel- lers beginnen te tellen bij 0 op de positieve flank van het ingangssig- naal. Omdat de tellers in één periode tot honderd tellen, zal de puls/pauze- verhouding, in proc...
