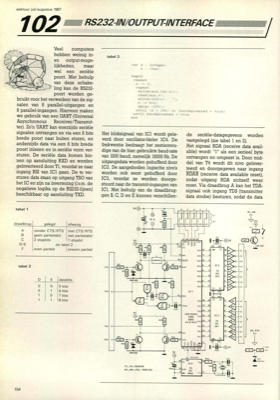

elektuur juli/augustus 1987 X02 Veel computers hebben weinig in- en output-moge- lijkheden, maar wel een seriële poort. Met behulp van deze schake- ling kan de RS232- poort worden ge- bruikt voor het verwerken van de sig- nalen van 8 parallel-uitgangen en 8 parallel-ingangen. Hiervoor maken we gebruik van een UART (Universal Asynchronous Rec eiver/Transmit- ter). Zo"n UART kan enerzijds seriële signalen ontvangen en via een 8 bits brede poort naar buiten sturen, en anderzijds data via een 8 bits brede poort inlezen en in seriële vorm ver- sturen. De seriële data komen bin- nen op aansluiting RXD en worden geïnverteerd door TI, voordat ze naar ingang RSI van IC1 gaan. De te ver- sturen data staan op uitgang TSO van het IC en zijn na invertering (i.v.m. de negatieve logika op de RS232-lijnen) beschikbaar op aansluiting TXD. tabel 1 draadbrug A B C 2stopbits 1stopbit 5V 0 5V ciÌi 6V 51...88 8n 7 .1712V 154 D/E F tabel 2 even pariteit zie tabel 2 oneven pariteit POE 00012 2...
